您當前的位置： 首頁 > 產品中心 > 船用閥門 > 船用截止閥 >

船用截止閥

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱

GB/T1854-1993船用法蘭鑄鐵單排吸入截止閥箱 Marine flanged cast Iron single arrangement suction stop box valves GB/T1855-1993船用法蘭鑄鐵單排吸入截止止回閥箱 Marine flanged cast Iron single arrangement suction stop check box valves 性能規范 T...

產品型號：GB/T1854、GB/T1855

產品口徑（DN）：40~250(mm)

產品壓力（PN）：0.6Mpa、1.0Mpa(Mpa)

更新日期：2016-04-19

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
GB/T1854-1993船用法蘭鑄鐵單排吸入截止閥箱
Marine flanged cast Iron single arrangement suction stop box valves
GB/T1855-1993船用法蘭鑄鐵單排吸入截止止回閥箱
Marine flanged cast Iron single arrangement suction stop check box valves

性能規范 Technical Data
船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱性能規范
公稱壓力
Nominal Pressure
(MPa)		 公稱通徑
Nominal Diameter
(mm)		 適用介質
Applicable Medium
1.0 40/50-150/200 海水、淡水 Sea water,Fresh water
0.6 200/250-250/300

主要零部件材質Materials of Main Parts
船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱主要零部件材質
零件名稱
Parts name		 材料
Material
名稱Name 牌號Marks
閥體、閥蓋Body、Cover 灰鑄鐵Cast iron HT200
閥盤Disc 鑄錫青銅 Cast Tin Bronze ZCuSn5Pb5Zn5
閥座、閥桿Seat、Stem 鋁青銅 Aluminum Bronze CuAI9Mn2


基本尺寸Dimensions

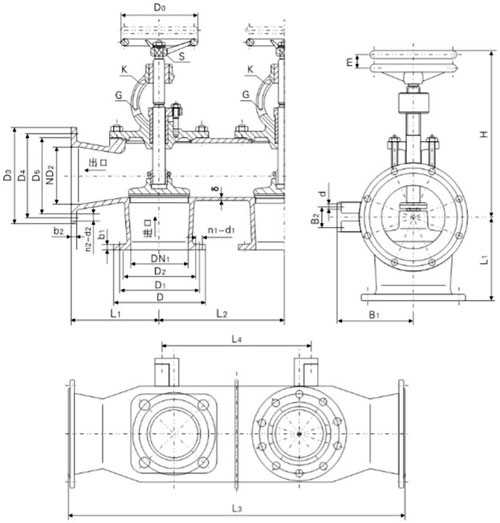

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱R型、S型基本尺寸圖

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱R型、S型基本尺寸
公稱
壓力
PN
(Mpa)		 公稱通徑
DN(mm)		 結構尺寸
Structure dimension		 法蘭連接尺寸
Connection dimension flange		 手輪
Hand
wheel		 升程
Lift
range
m		 參考重量
Weight
(kg)
L1 L2 L3 L4 H B1 B2 d 進口 Inlet DN1 出口 Outlet DN2 螺栓
Bolt
Th.
DN1 DN2 R型 S型 R型 S型 6 D D1 D2 b1 n1-d1 D3 D4 D5 b2 n2-d2 Do S R型 S型
1.0 40 50 110 160 380 540 210 370 236 95 50 13 8 125 93 74 16 6-15 135 103 84 16 6-15 M14 120 11 12 16.1 24.4
50 65 120 180 420 600 230 410 256 100 50 15 8 135 103 84 16 6-15 155 123 104 15 6-15 M14 140 12 14 25.2 36.0
65 80 130 180 440 620 230 410 277 120 50 15 9 155 123 104 15 6-15 170 138 118 15 8-15 M14 140 12 20 33.0 48.7
80 100 140 200 480 680 260 460 304 130 60 17 9 170 138 118 15 8-15 190 158 138 15 8-15 M14 160 14 26 40.3 60.2
100 125 170 230 570 800 290 520 325 150 60 17 10 190 158 138 15 8-15 215 183 164 15 10-15 M14 180 14 36 58.8 91.0
125 150 200 250 650 900 310 560 366 160 60 17 10 215 183 164 15 10-15 240 208 190 16 12-15 M14 200 17 45 72.8 108.6
150 200 230 280 740 1020 340 620 416 175 60 17 11 240 208 190 16 12-15 295 264 247 16 12-15 M14 200 17 58 105.7 151.6
0.6 200 250 280 380 940 1320 446 826 543 225 80 21 13 295 264 247 16 12-15 365 327 306 18 14-17 M14 360 27 68 211.0 318.1
250 300 400 460 1260 1720 544 1004 623 270 80 21 14 365 327 306 18 14-17 430 386 360 19 14-21 M16 360 27 80 305.2 461.5

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱RS型、SS型基本尺寸
公稱
壓力
PN
(Mpa)		 公稱通徑
DN(mm)		 結構尺寸
Structure dimension		 法蘭連接尺
Connection dimension flange		 手輪
Hand
wheel		 升程
Lift
range
m		 參考重量
Weight
(kg)
L1 l2 L3 L4 H B1 B2 d 進口 Inlet DN1 出口 Outlet DN2 螺栓
Bolt
Th.
DN1 DN2 RS 型 SS 型 RS 型 SS 型 D D1 D2 b1 n-d1 D3 D4 D5 b2 n2-d2 Do S RS
型		 SS
型
1.0 40 50 115 180 410 590 230 410 236 105 50 13 8 150 110 88 18 4-18 165 125 102 20 4-18 M16 120 11 12 20.6 30.0
50 65 125 195 445 650 245 440 256 115 50 15 8 165 125 102 20 4-18 185 145 122 20 4-18 M16 140 12 14 31.2 44.7
65 80 145 215 505 720 265 480 277 135 50 15 9 185 145 122 20 4-18 200 160 133 22 8-18 M16 140 12 20 41.2 60.3
80 100 155 230 540 770 290 520 304 145 60 17 9 200 160 133 22 8-18 220 180 158 24 8-18 M16 160 14 26 50.2 74.7
100 125 175 270 620 890 330 600 325 165 60 17 10 220 180 158 24 8-18 250 210 184 26 8-18 M16 180 14 36 71.7 110.6
125 150 200 290 690 980 350 640 366 180 60 17 10 250 210 184 26 8-18 285 240 212 26 8-22 M16 200 17 45 91.1 134.7
150 200 225 325 775 1100 385 710 416 200 60 17 11 285 240 212 26 8-22 340 295 268 28 8-22 M20 200 17 58 125.9 182.2
0.6 200 250 275 380 930 1310 450 830 543 240 70 21 13 320 280 258 22 8-18 375 335 312 24 12-18 M16 360 27 68 232.1 350.5
250 300 325 435 1080 1515 505 940 623 280 70 21 14 375 335 312 24 12-18 440 395 365 24 12-22 M16 450 32 80 319.5 483.0
聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
