船用截止閥

船用法蘭鑄鋼直角式舷側截止止回閥

GB/T1853-1994船用法蘭鑄鋼舷側截止止回閥 Marine flanged cast steel over board stop check valves 性能規范 Technical Data B、BS型船用法蘭鑄鋼直角式舷側截止止回閥性能規范公稱壓力 Nominal Pressure (MPa) 公稱通徑 Nominal Diameter (mm) 適用介質...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2016-04-18

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T1853-1994船用法蘭鑄鋼舷側截止止回閥
Marine flanged cast steel over board stop check valves

性能規范 Technical Data

B、BS型船用法蘭鑄鋼直角式舷側截止止回閥性能規范
公稱壓力 Nominal Pressure (MPa)	公稱通徑 Nominal Diameter (mm)	適用介質 Applicable medium
0.6	40-350	海水、淡水 Sea water.Fresh water

主要零部件材質Materials of Main Parts

B、BS型船用法蘭鑄鋼直角式舷側截止止回閥主要零部件材質
零件名稱 Parts name	材料 Material
零件名稱 Parts name	名稱 Name	牌號 Marks
閥體、閥蓋 Body、Cover	鑄鋼 Cast steel	ZG230-450
閥盤、閥座 Disc、Seat	鑄錫青銅 Cast Tin Bronze	ZCuAI9Mn2
閥桿 Stem	銘音銅 Aluminum Bronze	CuAI9Mn2

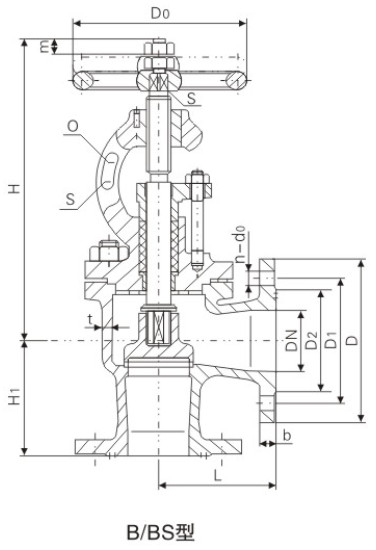

基本尺寸Dimensions

B型船用法蘭鑄鋼直角式舷側截止止回閥基本尺寸
公稱通徑 DN (mm)	結構尺寸 Structure Dimension			壁厚 Thickness t	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight (kg)
	L	H≈	L1		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight (kg)
	B型	B型	B型		D	D1	D2	do	b	n個	Th.	Do	S		B型
40	90	326	90	6	125	93	74	15	13	6	M14	120	11	12	7.5
50	95	383	95	7	135	103	84	15	13	6	M14	140	12	15	10.7
65	115	430	115	7	155	123	104	15	14	6	M14	140	12	19	15.9
80	125	474	125	7	170	138	118	15	14	8	M14	160	14	23	21.0
100	150	498	135	8	190	158	138	15	14	8	M14	180	14	28	27.6
125	175	561	155	8	215	183	164	16	14	10	M14	200	17	35	39.0
150	180	616	160	9	240	208	190	16	14	12	M14	200	17	42	49.2
200	215	829	215	10	295	264	247	16	15	12	M14	280	22	55	70.0
250	250	986	250	11	365	327	306	18	16	14	M16	320	27	65	117.5
300	300	1160	300	12	430	386	360	22	19	14	M20	400	27	80	170.8
350	320	1210	320	12	480	436	410	22	28	16	M20	450	32	100	220.4

BS型船用法蘭鑄鋼直角式舷側截止止回閥基本尺寸
公稱通徑 DN (mm)	結構尺寸 Structure Dimension			壁厚 Thickness t	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight (kg)
	L	H≈	L1		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight (kg)
	BS型	BS型	BS型		D	D1	D2	do	b	n個	Th.	Do	S		BS型
40	115	326	115	6	130	100	80	14	16	4	M12	120	11	12	7.9
50	125	383	125	7	140	110	90	14	16	4	M12	140	12	15	11.6
65	145	430	145	7	160	130	110	14	16	4	M12	140	12	19	18.6
80	155	474	155	7	190	150	128	18	18	4	M16	160	14	23	23.8
100	175	498	175	8	210	170	148	18	18	4	M16	180	14	28	30.7
125	200	561	200	8	240	200	178	18	20	8	M16	200	17	35	44.7
150	225	616	225	9	265	225	202	18	20	8	M16	200	17	42	54.9
200	275	829	275	10	320	280	258	18	22	8	M16	280	22	55	78.3
250	325	986	325	11	375	335	316	18	24	12	M16	320	27	65	126.6
300	375	1160	375	12	440	395	365	22	24	12	M20	400	27	80	179.2
350	425	1210	425	12	490	445	415	22	24	12	M20	450	32	100	229.6

聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭鑄鋼直角式舷側截止止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
