產品概述

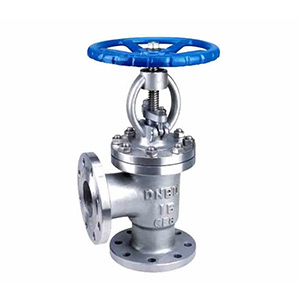

YJ41W不銹鋼氧氣截止閥除了具有普通閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。所有通徑閥門法蘭端均設有導電螺孔，以防靜電。閥門外露部位有保護措施，防止塵土和油類污染。該類產品的所用材料分兩大類：一類是選用了鑄造硅黃銅為閥體、閥 蓋、閥瓣的用材；另一類是選用了不銹鋼為閥體、閥蓋、閥瓣的用材。



氧氣管路用截止閥所適用的場合

氧氣管路用截止閥嚴格按氧氣管路的要求進行設計，填料箱部分嚴格密封，外界污物不能進入填料箱內。閥體兩端法蘭有接地裝置，在管路上安裝完畢后，應接地，嚴防靜電起火。本閥門的殼體材料為奧氏體不銹鋼或銅材，導電好、不易發生靜電起火。
料為聚四氟乙烯對閥體本體材料，為軟密封，密封性能好，氣體檢驗泄漏量為零。本閥門在組裝前嚴格經四氯化碳脫脂處理，沒有油脂和污物，不致引起靜電起火。該閥適用于冶金系統的氧氣管路，在其他行業的氧氣管路上也適用。

主要性能和使用范圍

YJ41W不銹鋼氧氣截止閥主要性能和使用范圍

型號	公稱壓力	殼體試驗壓力Ps(Mpa)		氣密封試驗	適用溫度(℃)	適用介質
		水	氣
YJ41W-25P YJ41W-40P	2.5	3.8	2.5	2.5	常溫	氧氣

型號編制說明

YJ41W不銹鋼氧氣截止閥型號編制說明

閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
YJ:氧氣截止閥	注：無標注為手動	4:法蘭	1：閥瓣非平行衡式 直通流道	W:本體	-16:PN1.6MPa -25:PN2.5MPa	P:鉻鎳不銹鋼

主要外形連接尺寸

YJ41W不銹鋼氧氣截止閥主要外形連接尺寸(mm)

YJ41W-40P、YJ41W-40R														重 量 (kg)
公稱通徑 DN(mm)	尺   寸 (mm)
	L	D	D1	D2	D6	b	f	fz	z-фd	Dz	i	H	D0
15	130	95	65	45	40	16	2	4	4-ф14	82	10	202	100	5
20	150	105	75	55	51	16	2	4	4-ф14	95	13	225	100	6.5
25	160	115	85	65	58	16	2	4	4-ф14	98	15	236	125	7
32	190	135	100	78	66	18	2	4	4-ф18	120	28	312	180	13.5
40	200	145	110	85	76	18	3	4	4-ф18	135	20	328	160	16
50	230	160	125	100	88	20	3	4	4-ф18	160	25	450	320	32
65	290	180	145	120	110	22	3	4	8-ф18	180	30	530	360	45
80	310	195	160	135	121	22	3	4	8-ф18	195	32	560	400	60
100	350	230	190	160	150	24	3	4.5	8-ф23	230	40	618	450	80
125	400	270	220	188	176	28	3	4.5	8-ф25	275	42	675	450	105
150	480	300	250	218	204	30	3	4.5	8-ф25	330	50	743	560	134
200	600	375	320	282	260	38	3	4.5	12-ф30	405	55	850	640	266
250	650	445	385	345	313	42	3	4.5	12-ф34	480	88	975	720	491
300	750	510	450	408	364	46	4	4.5	16-ф34	520	100	1115	800	705
400	950	655	585	535	474	58	4	5	16-ф41	650	140	1425	900	1234

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
