船用外螺紋直角型青銅止回閥
GB/T597-1983船用外螺紋青銅止回閥 Marine bronze male thread check valve 性能規范 Technical Data 船用外螺紋直角型青銅止回閥性能規范 公稱壓力 Nominal Pressure (MPa) 公稱通徑 Nominal Diameter (mm) 適用介質 Applicable medium 4.0 10-32 海水、淡水...
- 產品詳情
GB/T597-1983船用外螺紋青銅止回閥
Marine bronze male thread check valve
性能規范 Technical Data
主要零部件材質Materials of Main Parts
Marine bronze male thread check valve
性能規范 Technical Data
|
公稱壓力 Nominal Pressure (MPa) |
公稱通徑 Nominal Diameter (mm) |
適用介質 Applicable medium |
|---|---|---|
| 4.0 | 10-32 |
海水、淡水、滑油、燃油和t≤250℃蒸汽 Sea water,Fresh water.Lubricanting oil,Fuel oil, t≤250℃ steam. |
主要零部件材質Materials of Main Parts
|
零件名稱 Parts name |
材料 Material |
|
|---|---|---|
| 名稱Name | 牌號Marks | |
| 閥體Body | 鑄鋁青銅 Cast Aluminum Bronze | ZCuAI9Mn2 |
| 閥蓋、閥盤Cover、Disc | 鋁青銅 Aluminum Bronze | CuAI9Mn2 |

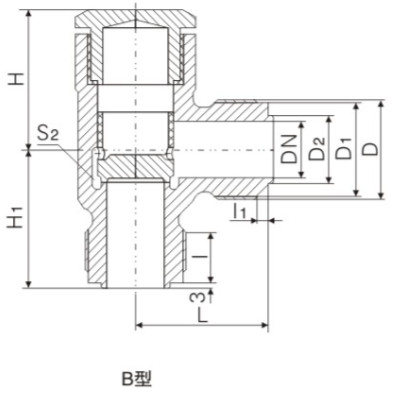

基本尺寸Dmiensions
|
公稱通徑 DN (mm) |
結構尺寸 Structure Dimension |
螺紋接頭 Thread Joint |
扳手尺寸 Wrench size S2 |
升程 Lift Range m |
參考重量 Weight (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H≈ | H1 | |||||||||
| B型 | B型 | D | D1 | D2 | I | h | B型 | B型 | |||
| 10 | 47 | 54 | 41 | M27x1.5 | 24.8 | 14 | 16 | 3 | 32 | 7 | 0.58 |
| 15 | 55 | 61 | 52 | M36x2 | 33 | 22 | 22 | 5 | 41 | 10 | 0.94 |
| 20 | 58 | 65 | 55 | M39x2 | 36 | 25 | 23 | 5 | 46 | 12 | 1.24 |
| 25 | 65 | 70 | 64 | M48x2 | 45 | 32 | 26 | 6 | 50 | 14 | 1.58 |
| 32 | 70 | 84 | 72 | M56x2 | 53 | 38 | 28 | 6 | 60 | 16 | 2.61 |
聲明：本文中所有文字、數據、圖片均只適用于參考，船用外螺紋直角型青銅止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
