產品概述
API美標閘閥150LB是一種常見的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)。閘閥的閘板具有兩面密封，運動方向與介質流向垂直，閘閥大多是通過外力強制壓向閥座，以達到密封要求。按內部結構可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。也可分為：明桿閘閥和暗桿閘閥。常用于常開、常閉場合，具備流阻小、適用范圍廣、不受介質流向限制、適合制成大口徑的閥門等***點；也有密封面磨損后不宜修理、外形尺寸高，開閉時間長、不適用調節介質流量等缺點。

主要性能規范
propertg and specification

試驗壓力 Test pressure	公稱壓力（LB） Nominal pressure	適用介質 Appllcable	適用溫度（℃） Appllicable tem- perature
	150
殼體強度試驗（Mpa） Shell strength test（Mpa）	3	水、蒸氣、油品 Water steam oil	≤425℃
密封試驗（液）（Mpa） Seal test（Mpa）	2.2
密封試驗（氣）（Mpa） Seal test（Mpa）	0.5～0.7

主要零件材料
Material for main parts

閥體、閥蓋、閥瓣 Body、Bonnet、 disc	閥桿 Stem	密封面 Seat	墊片(環） Gasket	填料 Packing	工作溫度(℃) Working temperature	適用介質 Suitable medium
WCB	2Cr13 F304 F316	13Cr STELLITE F304 F316	304+Flexible  Graphite 316+Flexible Graphite 08 Soft Steel	Flexible Graphite PTFE	-196℃-565℃	Water Steam Oil Gas Nitric acid Acetic acid
LCB
WC6
WC9
C5
CF8
CF3
CF8M
CF3M

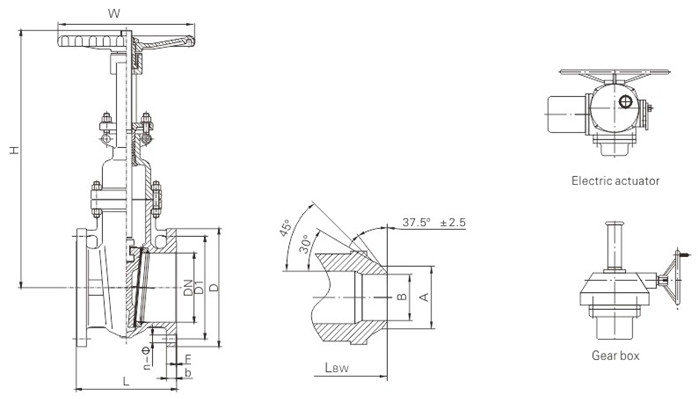

主要外形連接尺寸
Main external and connection dimension (150Lb)

in	DN	LRF	Lbw	D	D1	b	n-φd	A	B	H	W
2"	50	178	216	150	120.5	14	4-φ19	60	52	325	200
2 1/2"	65	191	241	180	139.5	16	4-φ19	75	63	350	200
3"	80	203	283	190	152.5	17.5	4-φ19	91	78	380	250
4"	100	229	305	230	190.5	22	8-φ19	117	102	460	250
5"	125	254	254	255	216	22	8-φ22	144	128	630	250
6"	150	267	403	280	241	24	8-φ22	172	154	652	300
8"	200	292	419	345	298.5	27	8-φ22	223	203	765	350
10"	250	330	457	405	362	28.6	12-φ25	278	255	895	400
12"	300	356	502	485	432	30	12-φ25	329	305	1080	450
14"	350	381	572	535	476	33.4	12-φ29	362	337	1295	500
16"	400	406	610	595	540	35	16-φ29	413	387	1435	600
18"	450	432	660	635	578	38	16-φ32	464	438	1625	600
20"	500	457	711	700	635	41	20-φ32	516	489	1830	650
24"	600	508	813	815	749.5	46	20-φ35	619	591	2175	700
26"	650	559	864	786	744	41	36-φ29	670	635	2235	750
28"	700	610	914	837	795	44.5	40-φ32	721	686	2310	800
30"	750	610	914	888	846	44.5	44-φ33	772	737	2695	850
32"	800	660	965	941.3	900	46	48-φ23	825	979	3708	/
36"	900	711	1016	1057	1009.6	53	44-φ25	927	900	3924	/
40"	1000	812	/	1175	1120.6	56	44-φ25	1080	1000	4318	/
