閘閥的特點
閘閥具有如下***點：
·流體阻力小：閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向。
·啟閉所需的力矩較小；
·可以使用在介質向兩方向流動的環網管路上，即介質的流向不受限制。
·形體結構較簡單，制造工藝性較好。
·密封性能好：全開時密封面受沖蝕較小。

閘閥的缺點
·所需啟閉時間長，外形尺寸和開啟高度都較大，安裝的空間較大。
·需較長時間才能開啟或關閉。
·在啟閉時，密封面間有相對摩擦，磨損較大，甚到在高溫時易引起擦傷現象。
·一般閘閥都有兩個密封副，給加工、研磨和維修增加了一些困難。

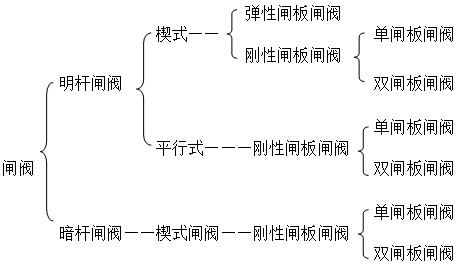

閘閥分類

根據結構形式分，閘閥可分為以下類型：

閘閥根據閥桿結構可分為明桿閘閥（升降桿閘閥）和暗桿閘閥（旋轉桿閘閥）。

明桿閘閥（升降桿閘閥）：通過旋轉閥桿螺母帶動閥桿升降（不旋轉）來實現閘板啟閉的閘閥。這種結構閘閥對閥桿潤滑有利，閘板開度清楚，閥桿螺紋與閥桿螺母不與介質接觸，不受介質溫度和腐蝕性的影響。示例如下：

　

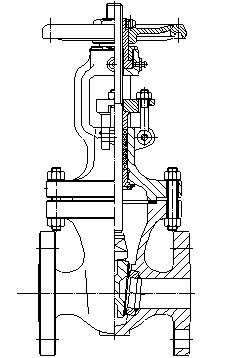

明桿閘閥示例

暗桿閘閥（旋轉桿閘閥）：閥桿螺母在閥體內與介質接觸，通過旋轉閥桿來實現閘板啟閉的閘閥。這種結構閘閥，閥門的高度尺寸小，但它的啟閉行程難以控制，需增加指示器，閥桿螺紋及閥桿螺母與介質接觸，要受介質溫度和腐蝕性的影響，因而適用于非腐蝕性介質以及外界環境條件較差的場合。示例如下：

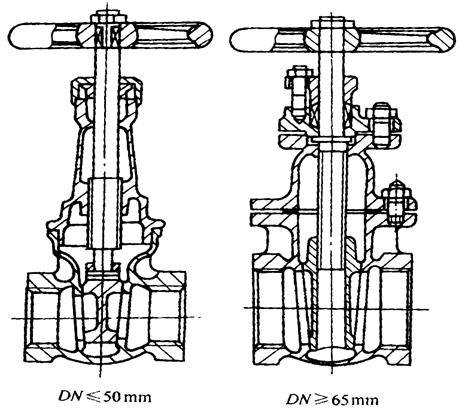

螺紋連接暗桿閘閥示例



根據閘板的構造，閘閥可分為平行式閘閥和楔式閘閥。
平行式閘閥：兩個密封面相互平行，且與閥體通道線垂直的閘閥。其啟閉件（閘板）可以是單閘板或是帶有撐開機構的雙閘板。平板閘閥流阻小，不縮口的平板閘閥其流阻與短直管相似。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。同時，由于閘板啟閉時在兩閥座密封面滑動，可適用于帶懸浮顆粒的介質。另外，平板閘閥不會因為閥桿熱伸長而使密封面過載。但平板閘閥存在以下缺點：

1. 當介質壓力較低時，金屬密封面的密封力不足以達到滿意的密封性能；
2. 當介質壓力高時，經常啟閉可能使密封面磨損過大；
3. 閘板在切斷高速和高密度介質時，會產生劇烈振動；

d、在圓形流道上橫向運動的圓形閘板只有當它處在閥門關閉位置的50%時，才對流量的控制較敏感。


楔式閘閥：兩個密封面成楔形的閘閥。使用楔形的目的是為了提高輔助密封載荷，實現既能對高的介質壓力密封，也能低的介質壓力密封。楔式閘閥的閥體上設有導向機構（導向筋），可防止閘板在開啟或關閉時旋轉，確保閘板與閥座的密封面相應對準。同時，楔式閘閥在關閉之前不與閥座摩擦，從而減少密封面的磨損。
但楔式閘閥存在以下缺點：

1. 密封面易夾雜流動介質中固體顆粒；
2. 閥桿的熱膨脹可能使密封面產生過載；
3. 閘板不能設置導流孔。

根據JB/T 308閘閥結構形式代號如下：

閘閥結構形式代號

結構形式				代號
閥桿升降式 （明桿）	楔式閘板	彈性閘板		0
		剛性閘板	單閘板	1
			雙閘板	2
	平行式閘板		單閘板	3
			雙閘板	4
閥桿非升降式（暗桿）	楔式閘板		單閘板	5
			雙閘板	6
	平行式閘板		單閘板	7
			雙閘板	8
