PZ41H、PZ941型PN16～PN63耐磨排渣閥主要性能參數更新日期：2016-06-08

PZ41H、PZ941型PN16～PN63耐磨排渣閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。



結構特點：

1、排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能***良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、排渣閘閥閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松

主要性能參數

PZ41H、PZ941型PN16～PN63耐磨排渣閥主要性能參數
型號 PN 工作壓力
/MPa		 材料
閥體、閥蓋 閥桿 閥桿螺母 閥座、閥板面
普通型 耐磨型
PZ41H-16C～63 16～63 1.6～6.3 A216Cr、
WCB		 1Cr13 A439D-2或
Cu-ALLOY		 鑄鋼+不銹鋼
（堆焊516）		 鑄鋼+陶瓷
PZ941H-16C～63

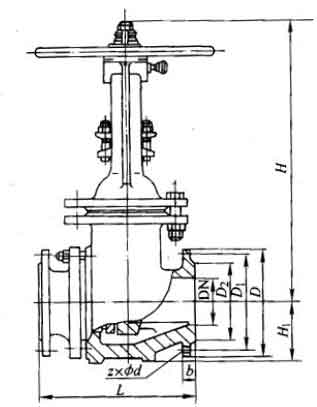

主要外形及結構尺寸

PZ41H、PZ941型PN16耐磨排渣閥主要外形及結構尺寸

PZ41H、PZ941型PN16耐磨排渣閥主要外形及結構尺寸
DN D D1 D2 b z×Φd H1 L H 電裝
DZ		 重量
手動 電動 手動 電動
50 165 125 102 20 4×Φ17.5 ﹣ 250 335 585 20 60 94
80 200 160 133 22 8×Φ17.5 ﹣ 280 280 910 20 78 112
100 220 180 158 24 8×Φ17.5 120 300 300 1080 20 95 140
150 285 240 212 28 8×Φ22 160 350 350 1200 30 158 195
200 340 295 268 30 12×Φ22 195 400 400 1312 30 222 260
250 405 355 320 32 12×Φ26 220 450 450 1400 45 289 374
300 460 410 370 34 12×Φ26 260 600 600 1540 60 365 455
350 520 470 430 38 16×Φ26 290 550 550 1700 60 558 648
400 580 525 482 40 16×Φ30 330 600 600 1850 120 850 960
450 640 585 532 44 20×Φ30 360 650 650 2060 120 1164 1280
500 715 650 585 46 20×Φ33 390 700 700 2270 180 1482 1740
600 840 770 720 38 20×Φ36 437 800 800 2556 180A 1521 1765
700 910 840 794 40 24×Φ36 457 900 900 2380 180A 2356 2620
1000 1255 1112 1079 46 28×Φ42 487 1200 1200 2951 250A 4560 4810

PZ41H、PZ941型PN25耐磨排渣閥主要外形及結構尺寸
DN D D1 D2 b z×Φd H1 L H 電裝
DZ		 重量
手動 電動 手動 電動
50 165 125 102 20 4×Φ17.5 ﹣ 250 335 585 20 63 99
80 200 160 165 22 8×Φ17.5 ﹣ 280 510 910 20 82 118
100 235 190 168 24 8×Φ17.5 ﹣ 300 685 1080 20 101 147
150 300 250 212 30 8×Φ22 162 350 790 1200 30 166 204
200 360 310 278 34 12×Φ26 200 400 885 1312 30 233 272
250 425 370 335 36 12×Φ30 220 450 1015 1400 45 293 383
300 485 430 390 40 16×Φ30 260 600 1190 1540 60 373 478
350 555 490 450 44 16×Φ33 290 550 1350 1700 60 586 680
400 620 550 505 48 16×Φ36 350 600 1460 1850 120 893 1008
450 670 600 555 50 20×Φ36 360 650 1620 2060 120 1222 1344
500 730 660 615 52 20×Φ36 ﹣ 700 1800 2270 180 1556 1872

PZ41H、PZ941型PN40耐磨排渣閥主要外形及結構尺寸
DN D D1 D2 b z×Φd H1 L H 電裝
DZ		 重量
手動 電動 手動 電動
350 580 510 465 46 16×Φ39 310 850 1285 1704 90 932 1066
400 660 580 535 50 16×Φ39 340 950 1480 2033 180 1214 1505
PZ41H、PZ941型PN63耐磨排渣閥主要外形及結構尺寸
DN D D1 D2 b z×Φd H1 L H 電裝
DZ		 重量
手動 電動 手動 電動
350 600 525 465 50 16×Φ39 310 850 1278 1724 120 1144 1234
400 670 585 535 60 16×Φ42 340 950 1700 2030 180 1337 1495
