您當前的位置： 首頁 > 閥門知識 > 閘閥知識 >

BZ41H、BZ41W、BZ41Y型PN16～PN40保溫夾套楔式閘閥主要性能參數更新日期：2015-03-19

主要性能參數
BZ41H、BZ41W、BZ41Y型PN16～PN40保溫夾套楔式閘閥主要性能參數
型號 PN 工作壓力
/MPa		 適用溫度
/℃		 適用介質 材料
閥體、閥蓋、閘板 閥座和閘板密封面 閥桿 填料 手輪
BZ41H-16C 16 1.6 ≤425 油品等無腐
性介質		 硯素鋼、WCB 堆焊鐵基合金 鉻不銹鋼
2Cr13		 石棉石墨/
柔性石墨		 球墨鑄鐵
或鑄鋼
BZ41H-25 25 2.5
BZ41H-40 40 4.0
BZ41Y-16C 16 1.6 堆焊硬質合金
BZ41Y-25 25 2.5
BZ41Y-40 40 4.0
BZ41W-16P 16 1.6 ≤150 油品等無腐
性介質		 鉻鎳鈦不銹鋼、
WCB		 本體材料B8/CF8 鉻鎳鈦不
銹鋼、
304		 聚四氟乙烯
BZ41W-25P 25 2.5
BZ41W-40P 40 4.0
BZ41Y-16P 16 1.6 堆焊硬質合金
BZ41Y-25P 25 2.5
BZ41Y-40P 40 4.0
BZ41W-16R 16 1.6 ≤150 油品等無腐
性介質		 鉻鎳鉬鈦不銹鋼
、CF8M		 本體材料 B8M/CF8M 鉻鎳鉬鈦不銹鋼、316 聚四氟乙烯
BZ41W-25R 25 2.5
BZ41W-40R 40 4.0
BZ41Y-16R 16 1.6 堆焊硬質合金
BZ41Y-25R 25 2.5
BZ41Y-40R 40 4.0


主要外形及結構尺寸

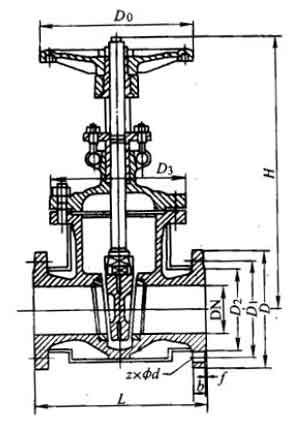

BZ41H、BZ41W、BZ41Y型保溫夾套楔式閘閥主要外形及結構尺寸圖

BZ41H、BZ41W、BZ41Y型PN16保溫夾套楔式閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 20 8×Φ18 358 280 M12×1.25 54
80 310 245 210 185 22 8×Φ18 435 320 M12×1.25 100
100 350 280 240 210 24 8×Φ23 502 360 M12×1.25 120
150 450 335 295 265 26 12×Φ23 675 400 M12×1.25 260
200 550 405 355 320 30 12×Φ25 820 400 M12×1.25 300
250 650 460 410 375 30 12×Φ25 970 500 M20×1.5 400
300 750 520 470 435 34 16×Φ25 1145 500 M20×1.5 490
350 850 580 525 485 36 16×Φ30 1280 500 M20×1.5 580
400 950 640 585 545 40 20×Φ30 1450 500 M20×1.5 920

BZ41H、BZ41W、BZ41Y型PN25保溫夾套楔式閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 22 8×Φ18 358 280 M12×1.25 56
80 310 245 220 188 28 8×Φ18 435 320 M12×1.25 105
100 350 300 250 218 30 8×Φ23 502 360 M12×1.25 170
150 450 360 310 278 34 12×Φ23 675 400 M12×1.25 270
200 550 425 370 332 36 12×Φ25 820 400 M12×1.25 380
250 650 485 430 390 40 12×Φ25 970 500 M20×1.5 535
300 750 550 490 448 44 16×Φ25 1145 500 M20×1.5 546
350 850 610 550 505 48 16×Φ30 1280 500 M20×1.5 735
400 950 660 660 555 50 20×Φ30 1450 500 M20×1.5 1224

BZ41H、BZ41W、BZ41Y型PN40保溫夾套楔式閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 22 8×Φ18 371 280 M12×1.25 56
80 310 245 220 188 28 8×Φ18 455 320 M12×1.25 105
100 350 300 250 218 30 8×Φ23 550 360 M12×1.25 170
150 450 360 320 282 38 12×Φ23 708 400 M20×1.5 340
200 550 425 385 345 42 12×Φ25 890 400 M20×1.5 430
250 650 485 450 408 46 12×Φ25 1015 500 M24×1.5 560
300 750 550 510 465 52 16×Φ25 1235 500 M24×1.5 600
350 850 610 585 535 58 16×Φ30 1390 500 M24×1.5 810
400 950 660 610 560 60 20×Φ30 1560 500 M24×1.5 1250
