楔式閘閥的類型更新日期：2014-03-08

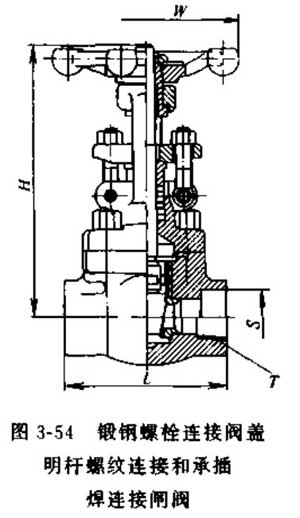

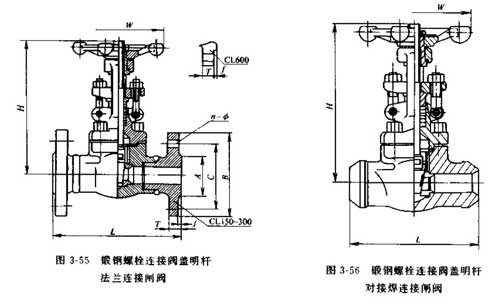

1.鍛鋼螺栓連接閥蓋明桿閘閥 如圖3-54~圖3-56所示，為螺紋連接、承插焊連接、對接焊連接和法蘭連接的鍛鋼螺栓連接閥蓋明桿閘閥（代號B.B；OS﹠Y)。

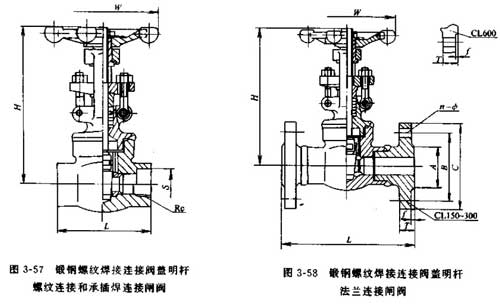

2.鍛鋼螺紋焊接連接閥蓋明桿閥閥 如圖3-57和圖3-58所示，為螺紋連接、承插焊連接和法蘭連接的鍛鋼嫘紋焊接連接閥蓋明桿閘閥（代號W.B；OS﹠Y)。

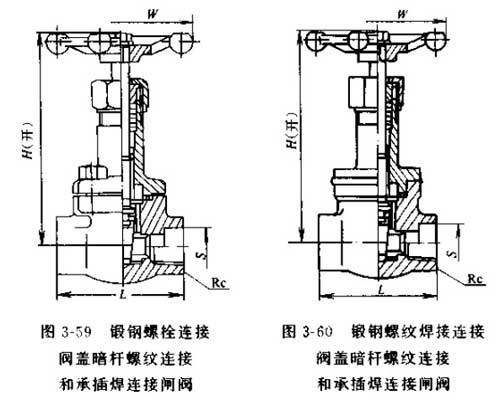

3.鍛鋼螺栓連接閥蓋暗桿閘閥 如圖3-59所示，為螺紋連接和承插焊連接的鍛鋼螺栓連接閥蓋暗桿閘閥。
4.鍛鋼螺紋焊接連接閥蓋暗桿閘閥 如圖3-60所示，為螺紋連接和承插焊連接的鍛鋼蜾紋焊接連接閥蓋暗桿閘閥。
5.鑄鋼明桿禊式單閘板閘閥 如圖3-61所示，為平法蘭連接（RF)、環連接（RTJ)和焊接連接（BW)的鑄鋼明桿楔式單閘板閘閥。

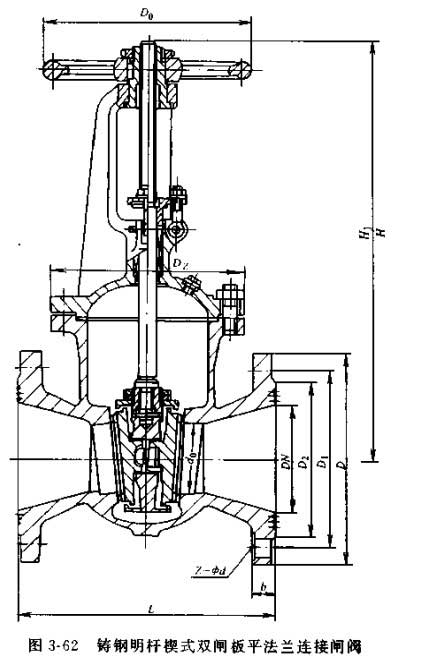

6.鑄鋼明桿楔式雙閘板閘閥 如圖3-62所示，為平法蘭連接（RF)的鑄鋼明桿楔式雙閘板閘閥。

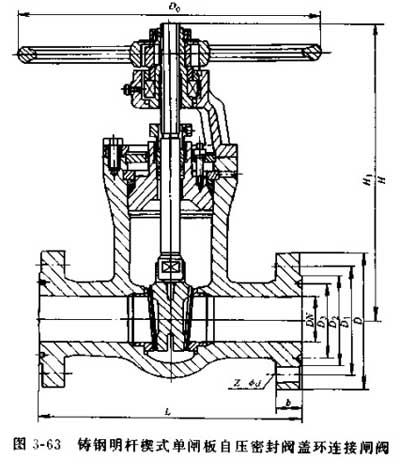

7.鑄鋼明桿楔式單閘板自壓密封閥蓋閘閥 如圖3-63所示，為環連接（RTJ)的鑄鋼明桿楔式單閘板自壓密封閥蓋閘閥。這種閘閥適用于高溫高壓的管路和裝置上，作為啟閉裝置。

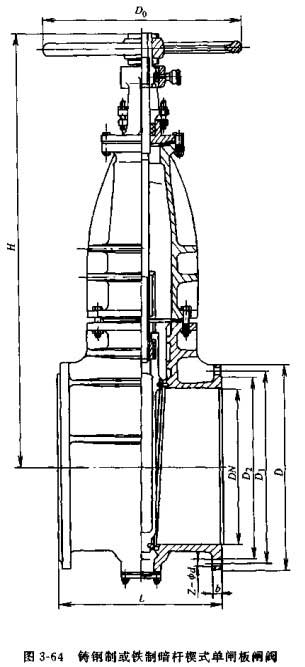

8.鑄鋼制或鐵制暗桿楔式單閘板閘閥 如圖3-64所示，為鑄鋼制或鐵制暗桿楔式單閘板閘閥的結構圖。這種結構的***點是啟閉時閘閥的高度不改變，因此安裝空間較小，適用于大口徑閥門和安裝空間受限制的管路上，如地下管線。但這類閥門安裝啟閉指示器，以顯示閥門的開度，這種結構的缺點是閥桿螺紋直接與介質接觸，容易被介質腐蝕，同時又無法潤滑，因此容易損壞。

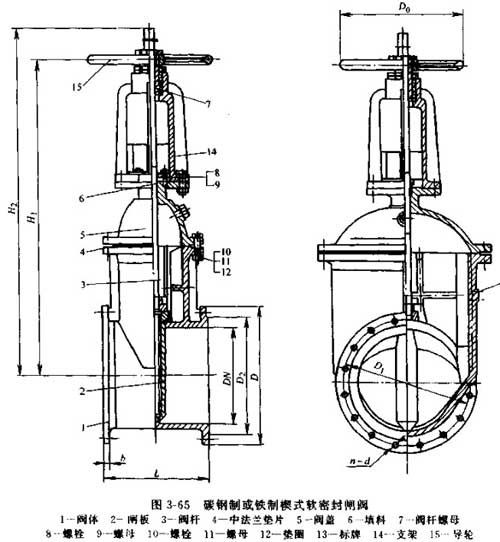

9.軟密封閘閥 如圖3-65所示，為碳鋼制或鐵制軟密封楔式閘閥的結構圖。這種閘閥的閥體通道下部圓滑，無溝槽，如同一段管道；靠閘板表面包覆的橡膠和閥體下部的圓形管道接觸擠壓密封。該閥具備了流道面積大、流阻系數小的***點，且閥體下部絕不藏污垢。閘板密封件整體包覆橡膠，從而有效隔絕金屬與介質的直接接觸，避免了介質經過閥門時閥門內件銹蝕而產生污染。該閥還可以通過改變閘板表面的包覆層、閥體內腔涂層或包覆材料，使閥門具有耐各種腐蝕性介質的能力。

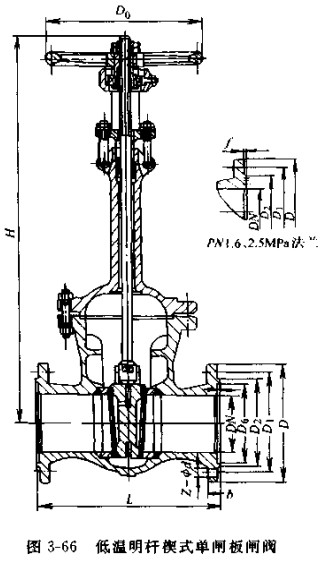

10.低溫明桿楔式單閘板閘閥 如圖3-66所示，為低溫明桿楔式單閘板閘閥的結構圖。該閥特點主要為長頸閥蓋，保證填料部位的溫度在攝氏零度以上，閥體與閥蓋的連接為法蘭連接，連接端為對接焊連接和法蘭連接。閘板為彈性閘板，但進口端開平衡孔。
