產品說明:

Z61H/Y/W型鑄鋼承插焊楔式閘閥PN100～PN160驅動方式為手動,連接方式為承插焊連接形式,閥板為明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100～160 Z61Y-100～160 Z61Y-100P～160P Z61Y-100I～160I）、不銹鋼（Z61H-100P～160P Z61W-100P～160P），公稱壓力為PN100～PN160，閥體材料為碳素鋼（Z61H-100～160）、不銹鋼（Z61H-100P～160P Z61W-100P～160P Z61Y-100P～160P）、合金鋼（Z61Y-100～160 Z61Y-100I～160I）的閘閥。

產品性能參數:

Z61H、Z61Y、Z61W 型 鑄鋼承插焊楔式閘閥PN100～PN160性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z61H-100～160	100～160	10.0～16.0	≤425	水、蒸汽、油品
Z61H-100P～160P
Z61Y-100～160
Z61W-100P～160P			≤150	弱腐蝕性介質
Z61Y-100P～160P
Z61Y-100I～160I			≤550	蒸汽、油品

產品零部件材料:

Z61H、Z61Y、Z61W 型 鑄鋼承插焊楔式閘閥PN100～PN160性能參數零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z61H-100～160	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z61H-100P～160P	鉻鎳鈦不銹鋼		鉻不銹鋼
Z61Y-100～160	Cr5Mo		堆焊硬質合金
Z61W-100P～160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z61Y-100P～160P			堆焊硬質合金
Z61Y-100I～160I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨

產品外形結構尺寸:

Z61H、Z61Y、Z61W 型 鑄鋼承插焊楔式閘閥PN100～PN160外形結構尺寸（mm）

DN	L	D	D1	C	H	H1	D0	重量/kg
15	90	36	22.5	10	230	250	140	3.9
20	110	44	28.5	11	260	288	160	5.6
25	120	52	34.5	12	280	310	160	8
32	130	62	43	14	312	350	200	12
40	150	70	49	15	350	395	240	16
50	170	90	61	16	382	440	280	22

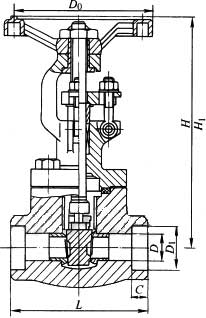

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
