4、活塞執行機構的失效系統

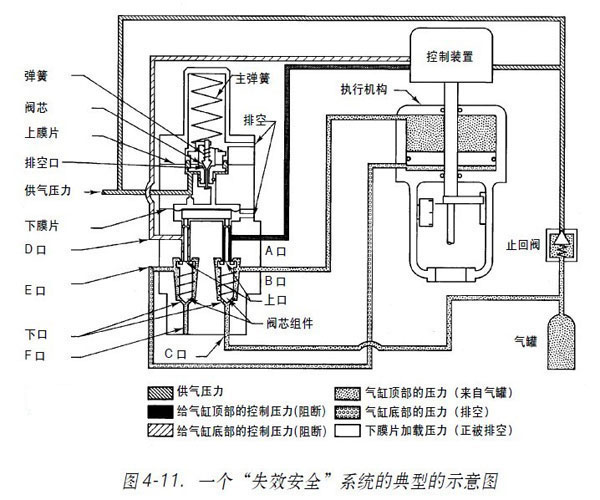

在這些失效系統里(圖4-11),當供氣壓力低于預先確定的值時,執行機構的活塞會移到氣缸的頂部或底部。充滿供氣壓力的儲氣罐在供氣壓力失去時給執行機構提供負載壓力,這樣可以把活塞移到需要的位置。當供氣壓力恢復正常時,自動操作將繼續,而且儲氣罐會被重新充氣。
5、電-氣轉換器

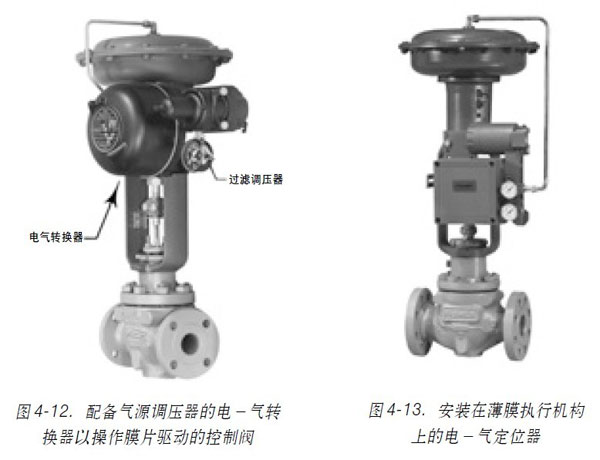

圖4-12 表示一個電-氣轉換器。轉換器接受一個直流輸入信號,并使用一個力矩馬達、噴嘴擋板和氣動放大器把這個電氣信號轉換成一個成比例的氣動輸出信號。噴嘴壓力操縱放大器,并與力矩馬達的反饋波紋管相連接以進行輸入信號與噴嘴壓力之間的比較。如圖所示,電-氣轉換器可以直接安裝在閥門上,并且不需要另外的氣量增大器或定位器就可以使閥門工作。
6、電-氣閥門定位器
電-氣定位器(圖4-13)用在電氣控制回路里操作氣動薄膜調節閥(控制閥)執行機構。該定位器接受一個4-20 毫安的直流輸入信號,并使用一個I/P 轉換器、噴嘴擋板和氣動放大器把這個輸入信號轉換成一個氣動輸出信號。這個輸出信號直接作用于執行機構膜片,產生一個與輸入信號成比例的閥芯位置。閥芯位置通過機械裝置反饋給閥芯位置與輸入信號的力矩比較過程。分程操作能力可以在部分輸入信號范圍內提供執行機構的全行程動作。
7、診斷
數字式閥門控制器集成了預制的儀器、閥門診斷等軟硬件組合,當儀表的安裝、電子元件、硬件或閥的性能出現問題時,它提供警示功能。
基于HART 協議的現場手持器連接到數字化閥門控制器時可以使用戶定制警示和報警方式,這些標記可以表明目前的狀態和閥門,儀表可能出現的問題。典型的警示包括行程偏差、行程限制、循環計數和行程累計。
AMS ValveLink 軟件可進行各種測試以確定整個調節閥(控制閥)組件的問題,使用閥桿行程反饋、執行器壓力傳感器和其它傳感器,當閥門仍處于服務運行狀態時,就可以進行健康診斷。這樣在不阻斷過程的情況下,在設備失效前預先指出問題。
