調節閥

HTS氣動單座調節閥

產品概述 HTS氣動單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。 調節閥的泄漏量符合ANSIB16.104標準。 調節閥 配用多彈簧薄膜執行機構，其結構緊湊，輸出力...

產品型號：HTS

產品口徑（DN）：40~200(mm)

產品壓力（PN）：1.6~6.4(Mpa)

更新日期：2018-08-27

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

產品概述

HTS氣動單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。
調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

技術參數和性能

HSC籠式氣動單座調節閥技術參數和性能
公稱通徑 40 50 65 80 100 125 150 200
閥體型式 直通單座鑄造球形閥
公稱通徑 40、50、65、80、100、125、150、200mm
公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；
PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG
法蘭標準 JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、
ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
上閥蓋 常溫型 -17～+230℃
伸長I型 -45～-17℃、 +230～+566℃
伸長Ⅱ型 -100～-45℃
伸長Ⅲ型 -196～-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式 單座柱塞型閥芯
流量特性 高容量流量特性，參考圖1
金屬閥座：等百分比特性（%）和線性特性（L）
軟 閥座：等百分比特性（%）和線性特性（L）
高精度流量特性，參考圖2
金屬閥座：等百分比特性（%）和線性特性（L）
軟 閥座：等百分比特性（%）和線性特性（L）
注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖3
閥芯材料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr 18、316L）、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
注：司太萊堆焊的適用范圍，參考圖4

執行器技術參數

HSC籠式氣動單座調節閥執行器技術參數
執行器型式 HA多彈簧薄膜執行機構
膜片材料 丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
注：該閥也可配用VA5或VA6和LVP型執行機構。
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HSC籠式氣動單座調節閥主要性能指標
泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10-7 ，符合ANSIB16.104-1976Ⅵ級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±5%
— 注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1

Cv值和行程

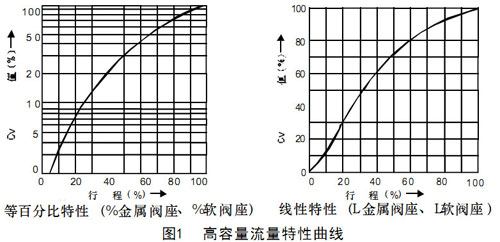

HTS氣動單座調節閥圖1高容量流量特性曲線
I、高容量閥芯（％)

公稱通徑 40 50 65 80 100 150 200
閥座直徑 40 50 65 80 100 150 200
額定Cv值 30 50 85 125 200 420 700
額定行程 25 38 50 75

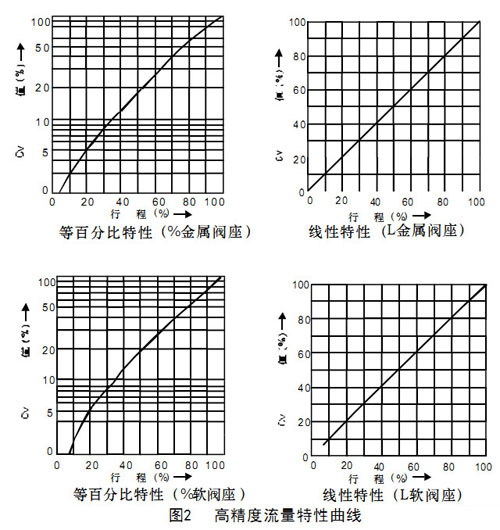

HTS氣動單座調節閥圖2高精度流量特性曲線

II、高精度流量特性閥芯（％)


公稱通徑 40   50   65   80   100 150   200
閥座直徑 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
額定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 640
額定行程     25       38 50   75

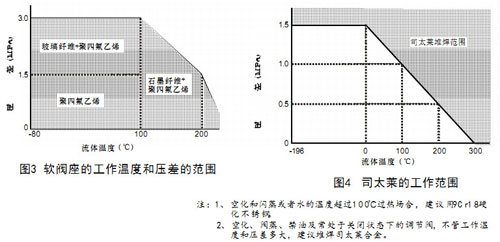

HTS氣動單座調節閥圖3軟閥座的工作溫度和壓差的范圍

批量氣動調節閥照片
聲明：本文中所有文字、數據、圖片均只適用于參考，HTS氣動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
