調節閥

HAC籠式角型氣動調節閥

產品概述 HAC籠式角型 氣動調節閥 是控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節 閥 ，閥結構緊湊，設有一個善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC543-1-1976標準，調節閥動態穩定性好...

產品型號：HAC

產品口徑（DN）：40~200(mm)

產品壓力（PN）：1.6~6.4(Mpa)

更新日期：2019-09-01

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

產品概述

HAC籠式角型氣動調節閥是控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥，閥結構緊湊，設有一個改套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC543-1-1976標準，調節閥動態穩定性好，噪音低，空化腐蝕小。 調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。



技術參數和性能

HAC籠式角型氣動調節閥技術參數和性能
公稱通徑 40 50 65 80 100 125 150 200
閥體型式 角型雙座鑄造球形閥
公稱通徑 40、50、65、80、100、125、150、200mm
公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZH316L)鈦等
上閥蓋 常溫型 -17～+230℃
伸長I型 -45～-17℃、 +230～+566℃
伸長Ⅱ型 -100～-45℃
伸長Ⅲ型 -196～-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式 壓力平衡式閥芯
流量特性 高容量流量特性：等百分比特性(%)和線性特性(L)
高精度流量特性：等百分比特性(%)和線性特性(L)
注：1、整體式和分離式套筒應根據公稱通徑，材料和工作溫度而定 。2、軟閥座的工作溫度和壓差范圍。
閥芯材料 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行器技術參數

HAC籠式角型氣動調節閥執行器技術參數
執行器型式 HA多彈簧薄膜執行機構
膜片材料 丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HAC籠式角型氣動調節閥主要性能指標
泄漏量 金屬閥座 小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
軟閥座 小于閥額定容量的10-7，符合ANSIB16.104-1976II級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±5%
— 注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1

Cv值和行程

HAC籠式角型氣動調節閥高容量閥芯Cv值和行程
I、高容量閥芯
公稱通徑 40 40 65 80 100 150 200
閥座直徑 40 50 65 80 100 150 200
額定 Cv值 等百分比特性（％) 36 60 100 140 220 420 820
線性特性（L) 40 75 110 150 240 435 850
額定行程 25 38 50 75

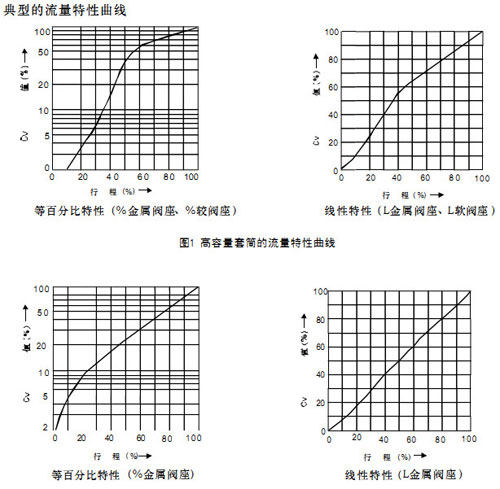

HAC籠式角型氣動調節閥圖1流量特性圖

HAC籠式角型氣動調節閥高精度流量特性閥芯Cv值和行程
II、高精度流量特性閥芯閥芯（％、L)
公稱通徑 　40　 50 65 　80　 100 150 　200　
閥座直徑 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 150 100 150 200
額定Cv值 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 360 175 360 650
等百分比 金屬閥座 △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
線性 軟閥座 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
額定行程 25 38 50 75

注 ：1、 符號△和〇表示閥的規格范圍。2、 符號△表示流量特性符合IEC534-1-1976標準 。

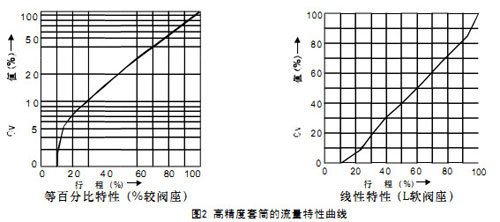

HAC籠式角型氣動調節閥圖2流量特性圖

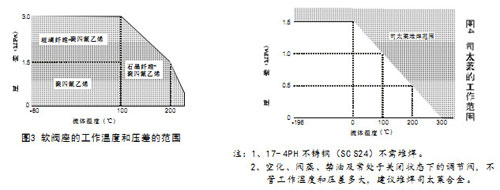

HAC籠式角型氣動調節閥軟閥座工作溫度范圍

批量氣動調節閥照片



聲明：本文中所有文字、數據、圖片均只適用于參考，HAC籠式角型氣動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
