滬工恒 |
材質 : |
碳鋼 |
|
型號 : |
YK43X |
連接形式 : |
法蘭 |
|
適用介質 : |
氣體 |
公稱通徑 : |
15-500 |
|
結構形式 : |
活塞式 |
壓力環境 : |
常壓 |
|
工作溫度 : |
常溫 |
標準 : |
國標 |
|
流動方向 : |
單向 |
驅動方式 : |
脈沖 |
|
零部件及配件 : |
閥體 |
形態 : |
旋轉式 |
|
類型(通道位置) : |
二通式 |
|
|
產品詳情
Product details

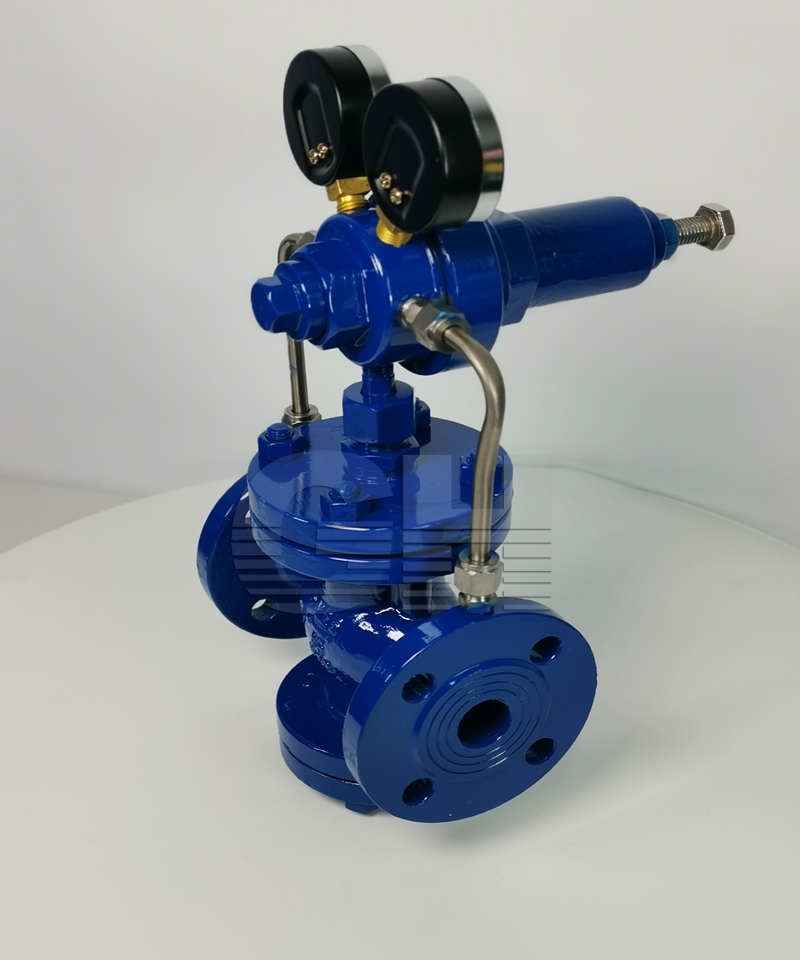

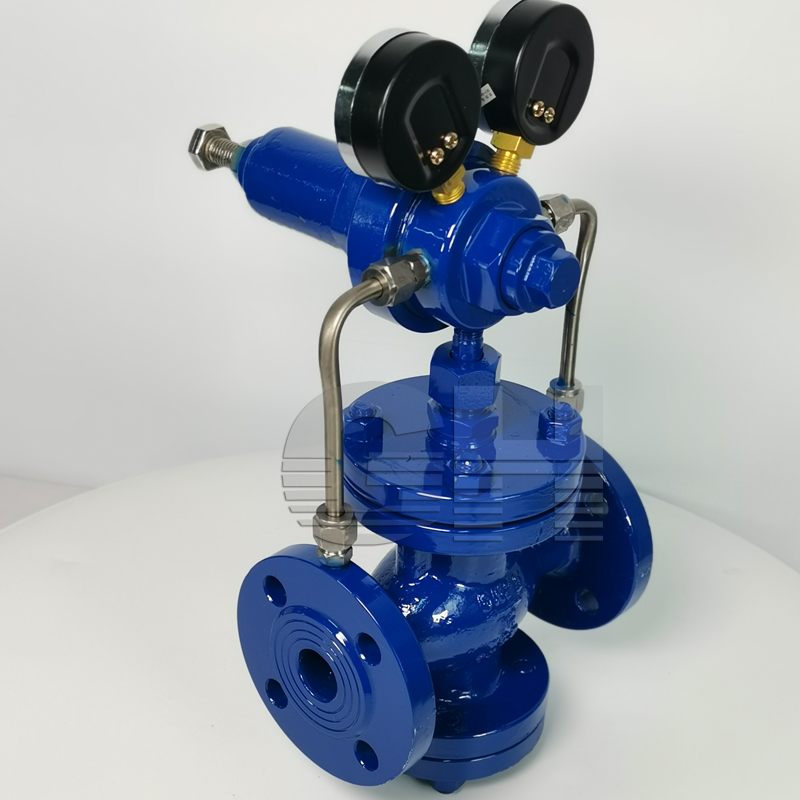

一、氣體減壓閥產品概述：
YK43X/F由主閥和導閥兩部分組成。而主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
壓縮空氣減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列減壓閥屬于先導活塞式減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
YK43X/F氣體減壓閥技術參數：
適用介質：空氣、煤氣、天然氣、氮氣、液化氣、氨氣、氧氣等級
工作溫度在-10°C.---80/150°C.之間
YK43F-16氣體減壓閥調壓范圍
公稱壓力
(Mpa) |
試驗壓力（Mpa） |
壓力調節范圍（Mpa） |
|
強度 |
密封 |
進口壓力 |
出口壓力 |
|
1.6 |
2.4 |
1.76 |
0.3-1.6 |
0.06-1 |
YK43F-25調壓范圍
公稱壓力
(Mpa) |
試驗壓力（Mpa） |
壓力調節范圍（Mpa） |
|
強度 |
密封 |
進口壓力 |
出口壓力 |
|
2.5 |
3.75 |
2.75 |
2.5 |
0.1-1.6 |
|
2.3 |
|
1.8 |
YK43F-40氣體減壓閥調壓范圍
公稱壓力
(Mpa) |
試驗壓力（Mpa） |
壓力調節范圍（Mpa） |
|
強度 |
密封 |
進口壓力 |
出口壓力 |
4.0 |
6 |
4.0 |
4 |
0.2-2.5 |
|
3.3 |
|
2.8 |
YK43F-64氣體減壓閥調壓范圍
公稱壓力
(Mpa) |
試驗壓力（Mpa） |
壓力調節范圍（Mpa） |
|
強度 |
密封 |
進口壓力 |
出口壓力 |
6.4 |
9.6 |
6.4 |
6.4 |
0.3-4.0 |
|
5.2 |
|
2.9 |
0.3-2.5 |
*：殼體試驗不包括膜片、頂蓋
三、氣體減壓閥介質適用表
介質
|
空氣 |
氮氣 |
天然氣 |
液化氣 |
蒸汽 |
水 |
油品 |
|
YK43F |
★ |
★ |
★ |
★ |
× |
△ |
× |
|
|
|
|
|
|
|
|
|
注：★——很適合、△——效果一般、×——不可用，
四、氣體減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
五.氣體減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB/304 |
|
閥座 閥盤 |
2Cr13/304* |
|
缸套 |
2Cr13/25(鍍硬鉻)/304* |
|
活塞 |
2Cr13/銅合金/銅合金* |
|
活塞環 |
合金鑄鐵/對位聚苯* |
|
導閥座 導閥桿 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主閥 導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F型號) |
橡膠/聚四氟乙稀 |
|
導閥體 導閥蓋 |
25/304* |
*：減壓閥用于氧氣介質時的材料
六、外形尺寸(PN1.6-4.0)單位：mm
|
公稱通徑DN |
外 形 尺 寸 |
|
L |
H |
Hl |
|
1.6/2.5MPa |
4.0MPa |
|
15 |
160 |
180 |
305 |
95 |
|
20 |
160 |
180 |
305 |
95 |
|
25 |
180 |
200 |
305 |
95 |
|
32 |
200 |
220 |
305 |
95 |
|
40 |
220 |
240 |
330 |
110 |
|
50 |
250 |
270 |
330 |
110 |
|
65 |
260 |
280 |
330 |
110 |
|
80 |
310 |
330 |
355 |
155 |
|
100 |
340 |
350 |
355 |
155 |
|
125 |
400 |
450 |
420 |
200 |
|
150 |
450 |
500 |
420 |
200 |
|
200 |
500 |
560 |
475 |
230 |
|
250 |
600 |
510 |
280 |
|
300 |
800 |
560 |
320 |
|
聲明：本文中所有文字、數據、圖片均只適用于參考，YK43X氣體減壓閥 先導活塞式減壓閥 碳鋼可調試法蘭氣體減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
