Z541H、Z541Y、Z541W型PN40、PN63法蘭連接鋼制錐齒輪傳動楔式閘更新日期：2013-11-04

主要性能參數
Z541H、Z541Y、Z541W型PN40、PN63法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數
型號 PN 工作壓力
(Mpa)		 適用溫度
（℃）		 適用介質 材料
閥體、閥蓋 閘板 閥座 閥桿
Z541H-40 40 4.0 ≤200 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
3.2 ≤300
2.2 ≤425
Z541Y-40 4.0 ≤200 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
3.2 ≤300
2.2 ≤425
Z541Y-40I 40 3.6 ≤325 鉻鉬鋼 鉻鎳鋼+鈷鉻鎢 鉻鎳鋼+鈷鉻鎢 鉻鉬釩鋼
2.5 ≤450
1.0 ≤550
Z541W-40P 4.0 ≤200 腐蝕性介質 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541W-40R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541Y-40P 4.0 ≤200 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541Y-40R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541H-63 63 6.3 ≤200 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
5.0 ≤300
3.6 ≤425
Z541Y-63 6.3 ≤200 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
5.0 ≤300
3.6 ≤425
Z541Y-63I 63 5.6 ≤325 非腐蝕性介質 鉻鉬鋼 鉻鎳鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
4.0 ≤450
1.6 ≤550
Z541W-63P 63 6.3 ≤200 腐蝕性介質 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541W-63R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541Y-63P 6.3 ≤200 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541Y-63R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼

主要外形及結構尺寸
Z541H、Z541Y、Z541W型PN40法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L D H L1 轉矩/N.m 重量/kg
50 216 305 495 341 340 50
65 241 305 516 341 340 59
80 283 305 530 341 340 138
100 305 305 550 341 340 168
125 381 305 645 341 340 216
150 403 305 730 341 340 239
200 419 305 885 341 340 348
250 457 305 1050 341 730 412
300 502 305 1230 357 730 552
350 762 458 1354 357 1470 718
400 838 610 1436 427 2940 943
450 914 610 1605 507 2940 1213
500 991 610 1798 570 2940 1410
600 1143 610 2848 608 5880 2527

Z541H、Z541Y、Z541W型PN63法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L D H L1 轉矩/N.m 重量/kg
50 250 305 495 341 340 55
65 280 305 516 341 340 64
80 310 305 580 341 340 146
100 350 305 678 341 340 178
125 400 305 753 341 340 226
150 450 305 858 357 730 270
200 550 305 1013 357 730 363
250 650 305 1190 357 730 576
300 750 458 1400 427 1470 626

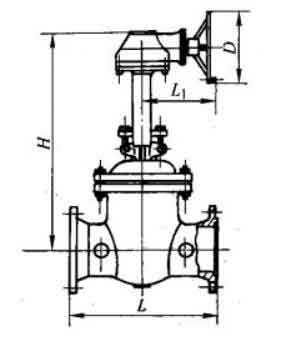

Z541H、Z541Y、Z541W型PN40、PN63法蘭連接鋼制錐齒輪傳動楔式閘閥外形結構尺寸圖
