Z540H、Z540Y、Z540W型鋼制錐齒輪傳動楔式閘閥PN16～PN160更新日期：2013-10-11

主要性能參數
Z540H、Z540Y、Z540W型PN16～PN160鋼制錐齒輪傳動楔式閘閥主要性能參數
型號 PN 工作壓力
（MPa)		 適用溫度
（℃）		 適用介質 材料
閥體、閘板、閥蓋 閘桿 密封面 填料
Z540H-16C-160 16～160 16～16.0 ≤425 水、蒸汽
、油品		 碳素鋼 碳素鋼 堆焊鐵基合金 石棉或柔性石墨
Z540Y-16C-160 16～160 16～16.0 堆焊硬質合金
Z540Y-16I-160I 16～160 16～16.0 ≤550 蒸汽、油品 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨
Z540Y-16P-40P 16～40 16～4.0 ≤150 弱腐蝕性
介質		 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16P-160P 16～160 16～16.0 堆焊硬質合金 柔性石墨
Z540W-16R-40R 16～40 16～4.0 ≤150 腐蝕性介質 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16R-160R 16～160 16～16.0 堆焊硬質合金
Z540Y-16PI-40PI 16～40 16～4.0 ≤650 熱煙氣等 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 堆焊硬質合金 柔性石墨
Z540Y-16PII-40PII 16～40 16～4.0

主要外形及結構尺寸
Z540H、Z540Y、Z540W型PN16鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2140
350 550 1468 640 674 700 900 2600 640 3275
400 600 1780 640 950 800 1000 2860 720 3920
450 650 1880 640 1300 900 1100 3170 720 4435
500 700 2110 640 1530 ﹣ ﹣ ﹣ ﹣ ﹣

Z540H、Z540Y、Z540W型PN25鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2150
350 550 1468 640 680 700 900 2600 640 3290
400 600 1780 640 960 800 1000 2860 720 3940
450 650 1880 640 1310 900 1100 3170 720 4450
500 700 2110 640 1540 ﹣ ﹣ ﹣ ﹣ ﹣

Z540H、Z540Y、Z540W型PN40鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L H D0 重量/kg DN L H D0 重量/kg
300 750 1500 640 630 450 1050 2320 640 1720
350 850 1960 640 985 500 1150 2450 640 2040
400 950 2170 640 1430 600 1350 2940 720 3050

Z540H、Z540Y、Z540W型PN63鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1420 550 430 350 850 2060 640 840
250 650 1580 640 530 400 950 2270 640 1410
300 750 1770 640 590 ﹣ ﹣ ﹣ ﹣ ﹣

Z540H、Z540Y、Z540W型PN100鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1490 550 730 350 850 2180 640 1700
250 650 1720 640 900 400 950 2390 640 2500
300 750 1890 640 1200 ﹣ ﹣ ﹣ ﹣ ﹣

Z540H、Z540Y、Z540W型PN100鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L H D0 重量/kg DN L H D0 重量/kg
150 600 1250 550 492 200 750 1520 550 780

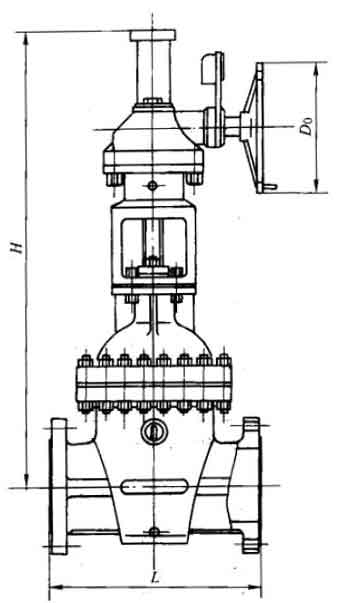

Z540H、Z540Y、Z540W型PN16～PN160鋼制錐齒輪傳動楔式閘閥外形尺寸圖
