Zb15W-16T型內螺紋熱鍛黃銅水表專用閘閥更新日期：2013-08-22
主要性能參數

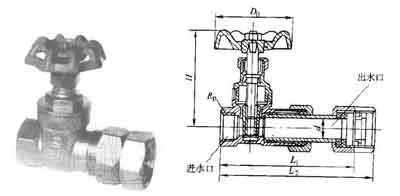

主要外形及結構尺寸
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 (℃) |
適用介質 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 填料 | 手輪 | |||||
| Zb15W-16T | 16 | 1.6 | ≤120 | 水 | 熱鍛黃銅 | 黃銅 | 聚四氟乙烯 | 鑄鐵 |
主要外形及結構尺寸
|
進水口×出水口 mm×mm |
Rp/in | L1 | L2 | d | H | D0 |
| 15×15 | Rp 1/2 | 97 | 110 | 15±0.12 | 72 | 55 |
| 20×15 | Rp 3/4 | 107 | 120 | 15±0.12 | 83 | 65 |
| 20×20 | Rp 3/4 | 107 | 120 | 20±0.12 | 83 | 65 |
| 25×20 | Rp 1 | 117 | 130 | 2±0.12 | 96 | 75 |
