球閥

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥

產品概述 VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是： （1）不帶任何管接頭的整體式...

產品型號：VQ370F、VQ370H、VQ370Y

產品口徑（DN）：25~300(mm)

產品壓力（PN）：1.6~4.0(Mpa)

更新日期：2017-09-20

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
產品概述

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當對夾V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。


主要性能規范
VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要性能規范
公稱壓力 PN(MPa) 試驗壓力 適用介質 適用溫度
殼體試驗 密封試驗
1.6 2.4 1.76 水、油、氣及高粘度、含纖維、固體顆粒等介質 -28℃～550℃
2.4 3.75 2.75
4.0 6.0 4.4
應用規范 連接對夾 JB79-59 GB20592-97 AMSI B16.5
檢驗和試驗 JB/T 9092-99 、API 598


主要零件材料
VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要零件材料
零件名稱 閥門材質
閥體、閥蓋 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球體 2Cr13+硬格 304+硬格
閥座、閥桿 2Cr13 304
墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
雙頭螺栓 35CrMoA 1Cr18Ni9Ti

主要外形連接尺寸
VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要外形連接尺寸
公稱壓或壓力級 公稱通徑 尺寸
(mm) (in) W W1 d d1 H1 H
PN1.6MPa 25 - 50 25 64 38 57 200
40 - 60 25 82 49 63 205
50 - 75 32 100 60 92 225
65 - 85 38 120 75 100 235
80 - 100 45 131 89 108 260
100 - 115 50 158 113 117 270
125 - 135 55 180 140 140 320
150 - 160 65 216 164 177 370
200 - 200 80 268 205 200 390
250 - 240 92 326 259 252 420
300 - - - - 300 270 510
PN2.5MPa 25 - 50 25 64 38 57 200
40 - 60 25 82 49 63 205
50 - 75 32 100 60 92 225
65 - 85 38 120 75 100 235
80 - 100 45 131 89 108 260
100 - 115 50 158 113 117 270
125 - 135 55 180 140 140 320
150 - 160 65 216 164 177 370
200 - 200 80 268 205 200 390
250 - 240 92 326 259 252 420
300 - - - - 300 270 510
CLASS150 25 - 50 25 64 38 57 200
40 11/2 60 25 82 49 63 205
50 2 75 32 100 60 92 225
65 21/2 85 38 120 75 100 235
80 3 100 45 131 89 108 260
100 4 115 50 158 113 117 270
125 5 135 55 180 140 140 320
150 6 160 65 216 164 177 370
200 8 200 80 268 205 200 390
250 10 240 92 326 259 252 420
300 12 - - - 300 270 510

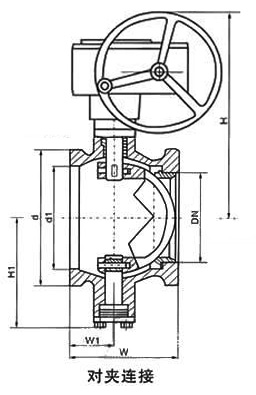

主要外形尺寸圖

VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥主要外形連接尺寸圖

聲明：本文中所有文字、數據、圖片均只適用于參考，VQ370F、VQ370H、VQ370Y蝸輪對夾式V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
