氣動襯四蝶閥 D671X耐腐蝕斜板式蝶閥 球墨鑄鐵對夾蝶閥更新日期：2020-04-10
| 名稱 : | 氣動蝶閥 | 型號 : | D671F |
| 結構形式 : | 斜板式 | 加工定制 : | 是 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 放水 |
| 類型(通道位置) : | 先導式 | 口徑 : | DN40-DN600 |
| 公稱通徑 : | DN40-DN600 |
產品詳情

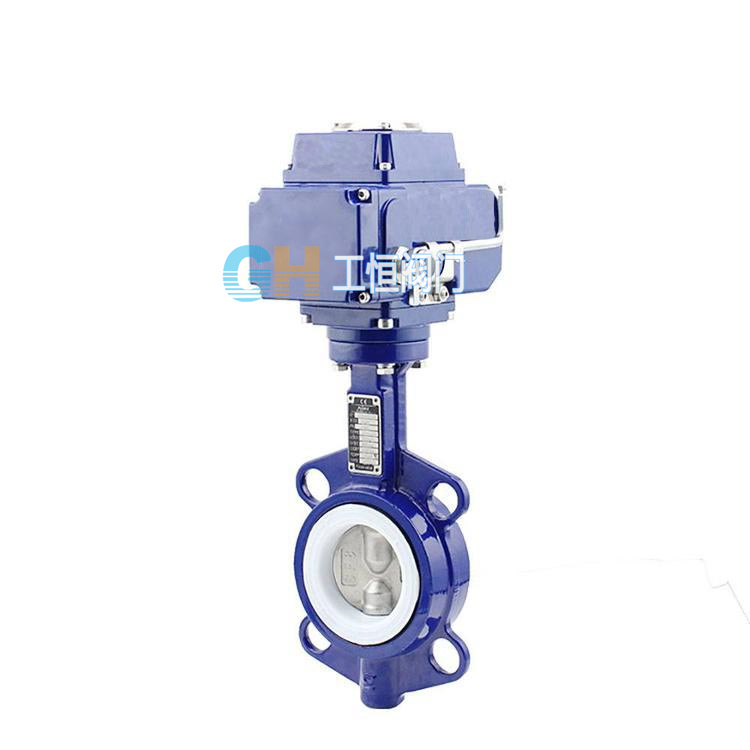

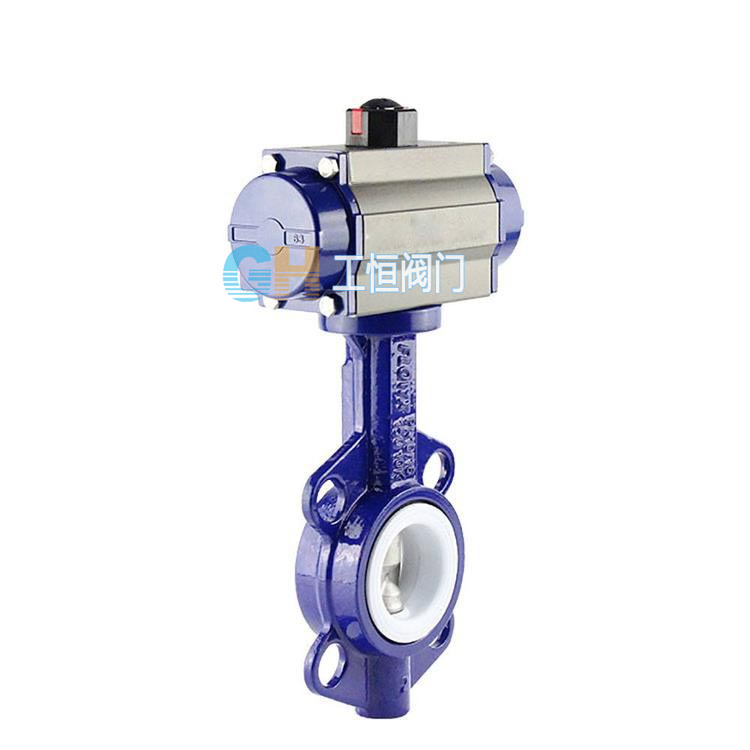

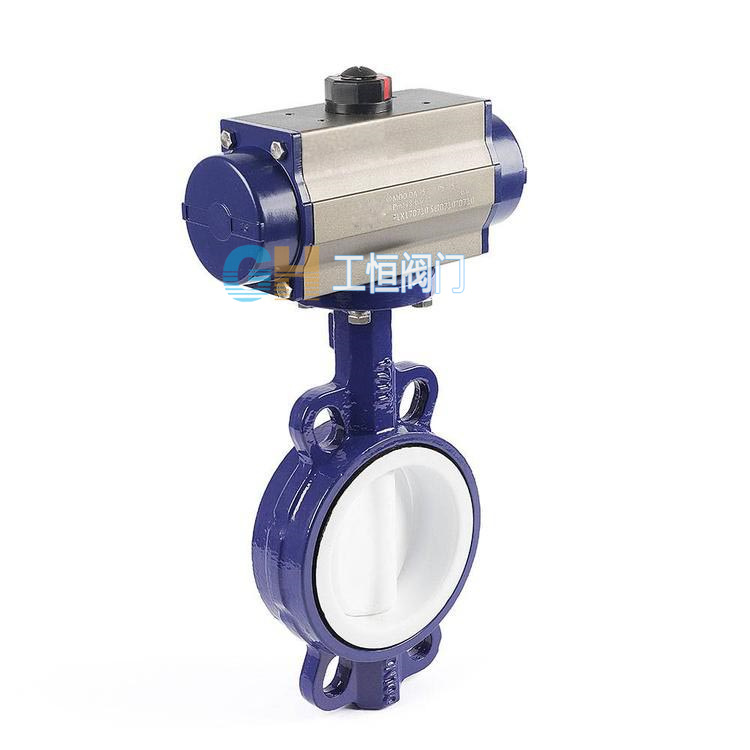

氣動全襯蝶閥可直接安裝閥門執行器
說明:
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起到節斷和截留用外，近年來已經把密封性能作為評價的主要指標，收到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等***點，與同參數的閘閥比較，平均減重量達30~50，蝶板旋轉90°即可實現啟閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
FLO推出的塑料襯里蝶閥系列
1、 其基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素”外的任何介質腐蝕，其中D71F46閥桿與蝶板鍛為一體，表面均勻覆一層FEP。閥體通道內表面光滑，流體阻力小，Cv值流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2、 由7上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
氣動四襯蝶閥、耐腐蝕
結構特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可調節；
2、四級加載彈性密封，保證了閥門內、外的零泄漏；
A.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
B.軸頭端面采用彈性O型圈和軸肩剛性墊圈、彈性橡膠墊組合；
C.軸的徑向采用O型圈與金屬墊的組合；
D.閥座鑲在有彈性條的閥體槽內；
設計規范:
遵循GB 12238，API609，MSS SP-67，MSS SP-68標準
驅動方式:

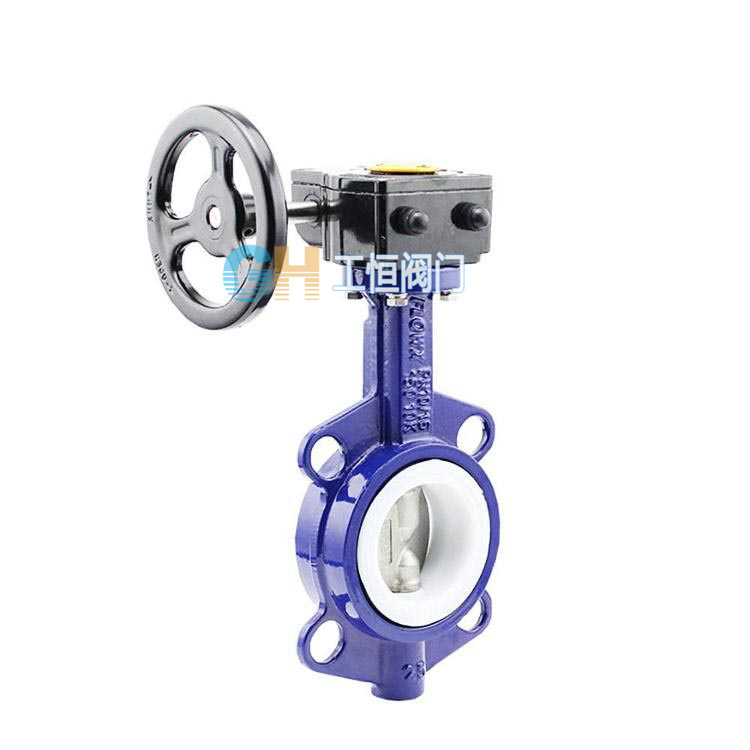

手動、蝸輪傳動、氣動、電動。
執行標準:
| 設計與制造 | GB 12238（中線） |
| 結構長度 | GB 12221（短系列） |
| 法蘭尺寸 | 78/79(或按合同要求） |
| 壓力試驗 | GB/T 13927 |
