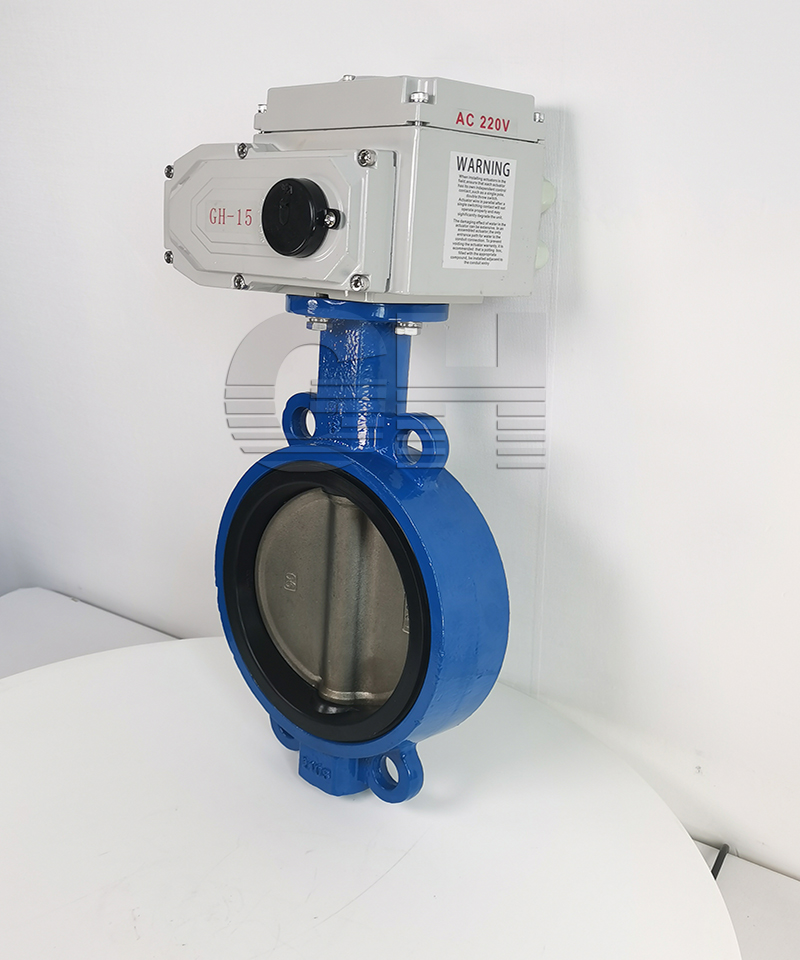

雙相不銹鋼蝶閥-脫硫電動對夾蝶閥-電動對夾式調節型蝶閥
加工定制 : 是 *** : 滬工恒 型號 : GHWD971X-10Q 材質 : 不銹鋼 連接形式 : 對夾 結構形式 : 垂直板式 適用介質 : 水、空氣、 壓力環境 : 常壓 工作溫度 : 常溫 標準 : 國標 流動方向 : 單向 驅動方式 : 電動 零部件及配件 : 執行器 用途 : 調節 類型(通道...
產品型號：WTD971X-16Q
產品口徑（DN）：DN40~DN1600(mm)
產品壓力（PN）：0.6-1.6(Mpa)
更新日期：2021-07-23
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| 加工定制 : | 是 | *** : | 滬工恒 |
| 型號 : | GHWD971X-10Q | 材質 : | 不銹鋼 |
| 連接形式 : | 對夾 | 結構形式 : | 垂直板式 |
| 適用介質 : | 水、空氣、 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN50-DN300 |
| 公稱通徑 : | DN50-DN300 |
產品詳情
Product details
電動調節蝶閥概述：Product details
電動調節蝶閥又稱比例型電動蝶閥，即閥的開度與控制流體成比例，或者叫百分比，是由智能型電動執行器及蝶閥閥體組成，根據輸入輸出4-20mA信號控制，主要適用于各種工業自動化管道流量、壓力、溫度等進行調節。電動調節蝶閥連接方式主要有法蘭式和對夾式，閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體。
產品參數
電動調節蝶閥特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、調節型電動蝶閥操力矩小，操作方便，省力靈巧。
3、可采用不同密封座，滿足低、中、高不同壓力，以及不同介質溫度或腐蝕性介質等。
4、執行器配有保護裝置有雙重限位、過熱保護、過載保護。
5、智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等設備輸出的標準信號，實現對閥門開度的智能控制和精確定位。
|
電動調節蝶閥標準規范： 設計標準【GB/T12238-1989 JB/T8692-1998】法蘭連接尺寸【GB/T9115.1-2000】結構長度【h:GB/T12221-1989】壓力試驗【GB/T13927-1992;JB/T9092-1999】 |

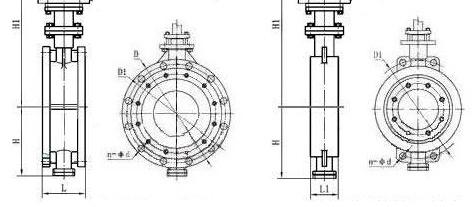

 電動法蘭調節蝶閥結構圖 電動對夾式調節蝶閥結構圖 |
電動調節蝶閥技術參數：
| 公稱通徑 | DN50～DN1200(mm) | ||
| 公稱壓力 | PN0.6、1.6、2.5、4.0MPa | ||
| 連接形式 | 對夾式、法蘭式 | ||
| 操作方式 | 電動控制（電源驅動） | ||
| 密封形式 | 金屬硬密封，軟密封（可達零泄露） | ||
| 電源電壓 | AC220V、AC380V（其他定制DC24等）50/60Hz | ||
| 信號反饋 | 有源信號、S無源信號 | ||
| 手動功能 | 可根據需要裝配手動開閥、關閥功能 | ||
| 適用溫度 | -30℃～450℃ | ||
| 動作時間 | 15秒/30秒/60秒 | ||
| 可調范圍 | 50:1 | ||
| 應用場所 | 蒸汽、水、氣體、油品及高溫或含雜質工況 | ||
| 控制形式 | 智能調節式(輸入輸出4-20mA信號控制) | ||
聲明：本文中所有文字、數據、圖片均只適用于參考，雙相不銹鋼蝶閥-脫硫電動對夾蝶閥-電動對夾式調節型蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
